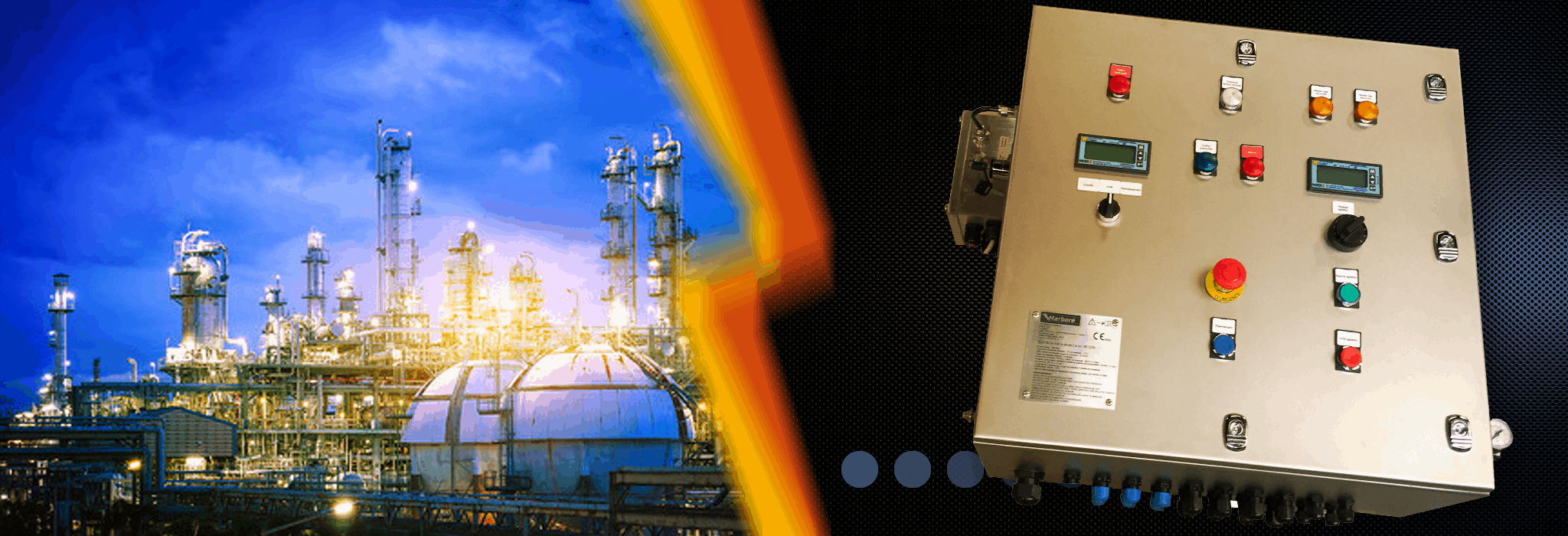

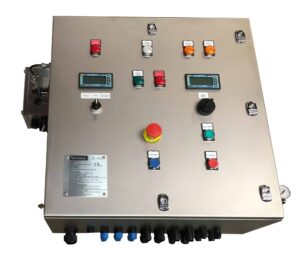

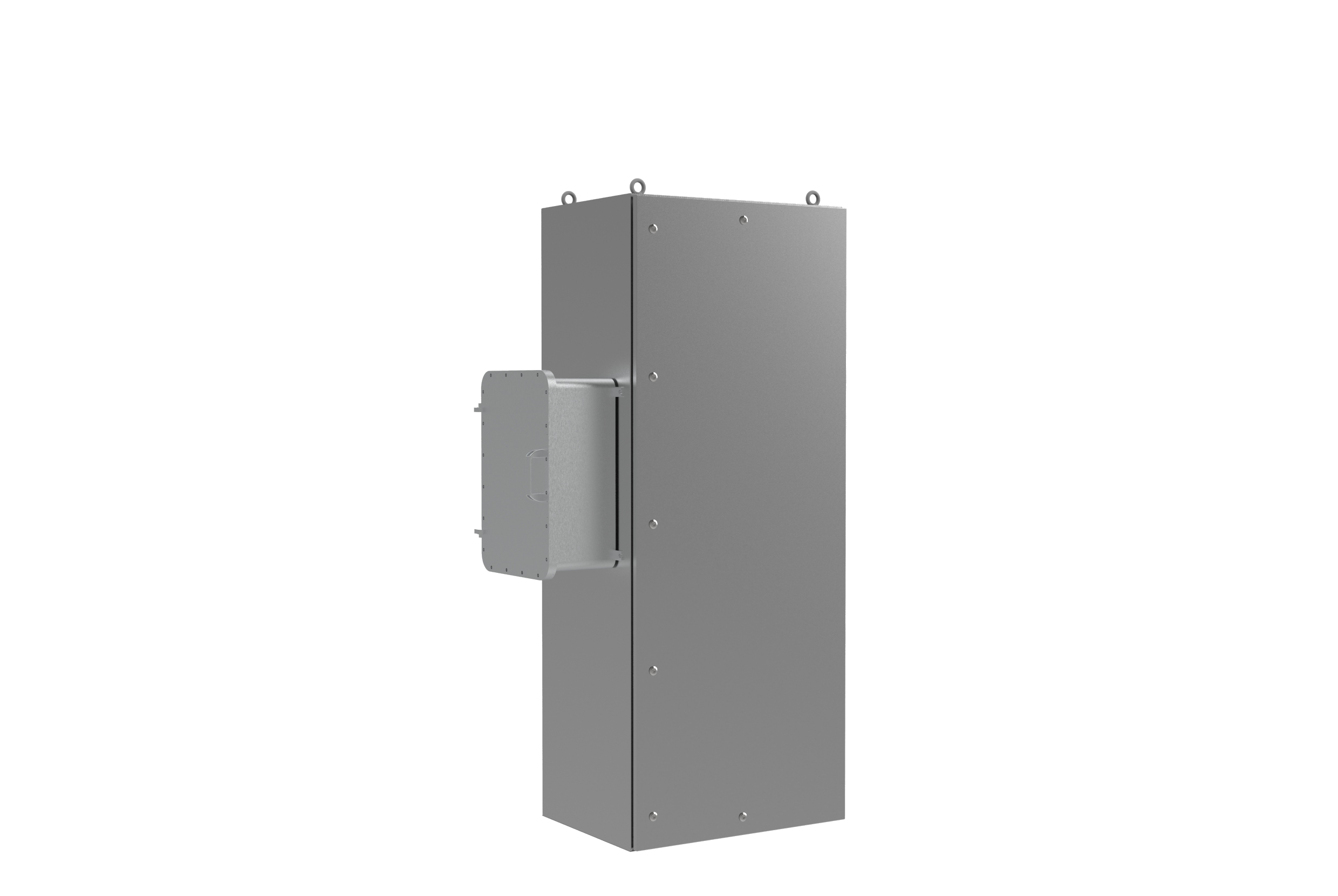

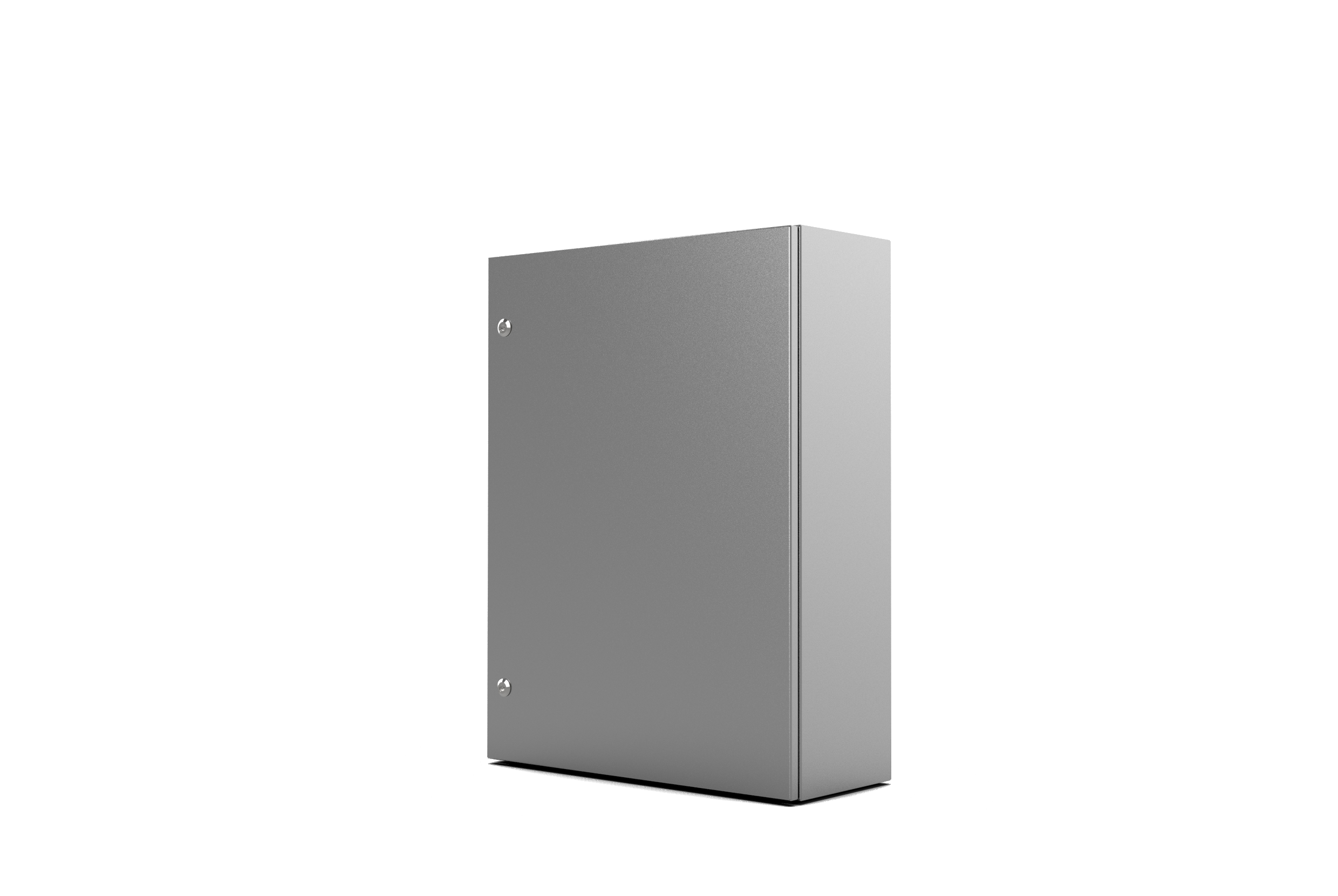

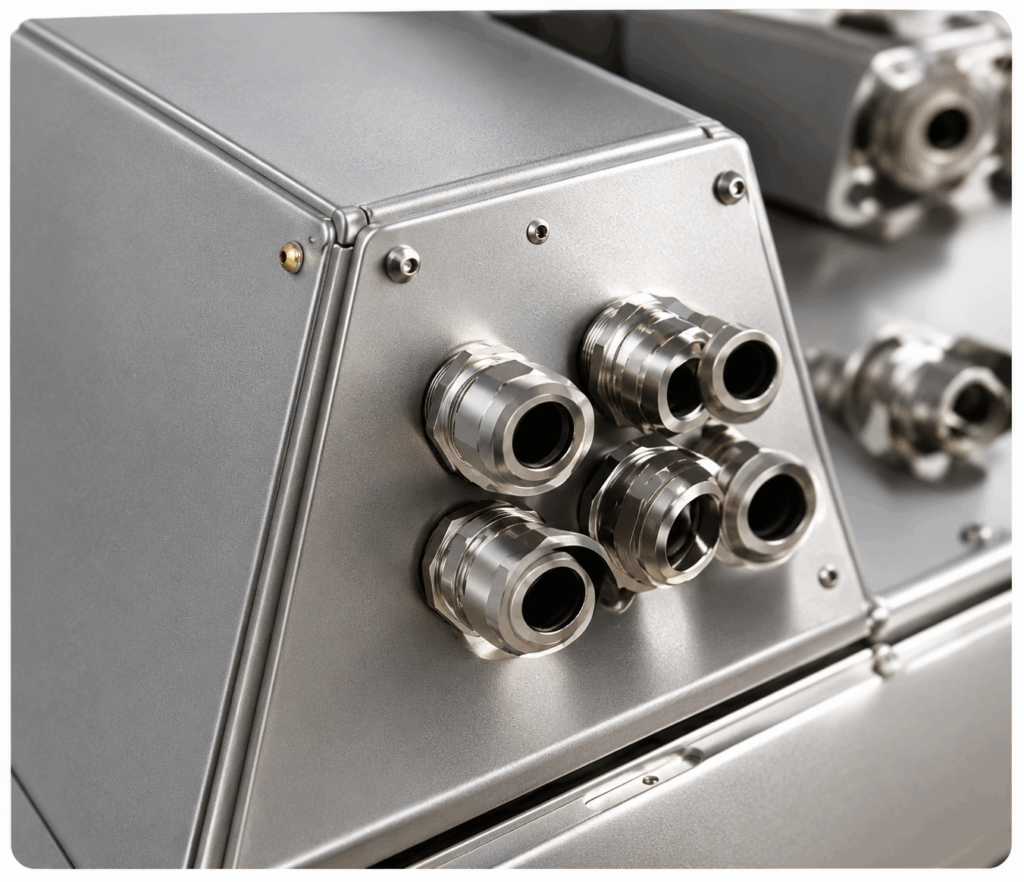

Coffret Inox Atex équipé
. Notre usine de fabrication située en France est spécialisée depuis plus de 30 ans dans la réalisation d’enveloppes en acier inoxydable pour les environnements sévères.
. Nous avons développé cette gamme de produits spécifique pour répondre aux besoins des utilisateurs confrontés à l’installation d’enveloppes électriques en zone explosible.

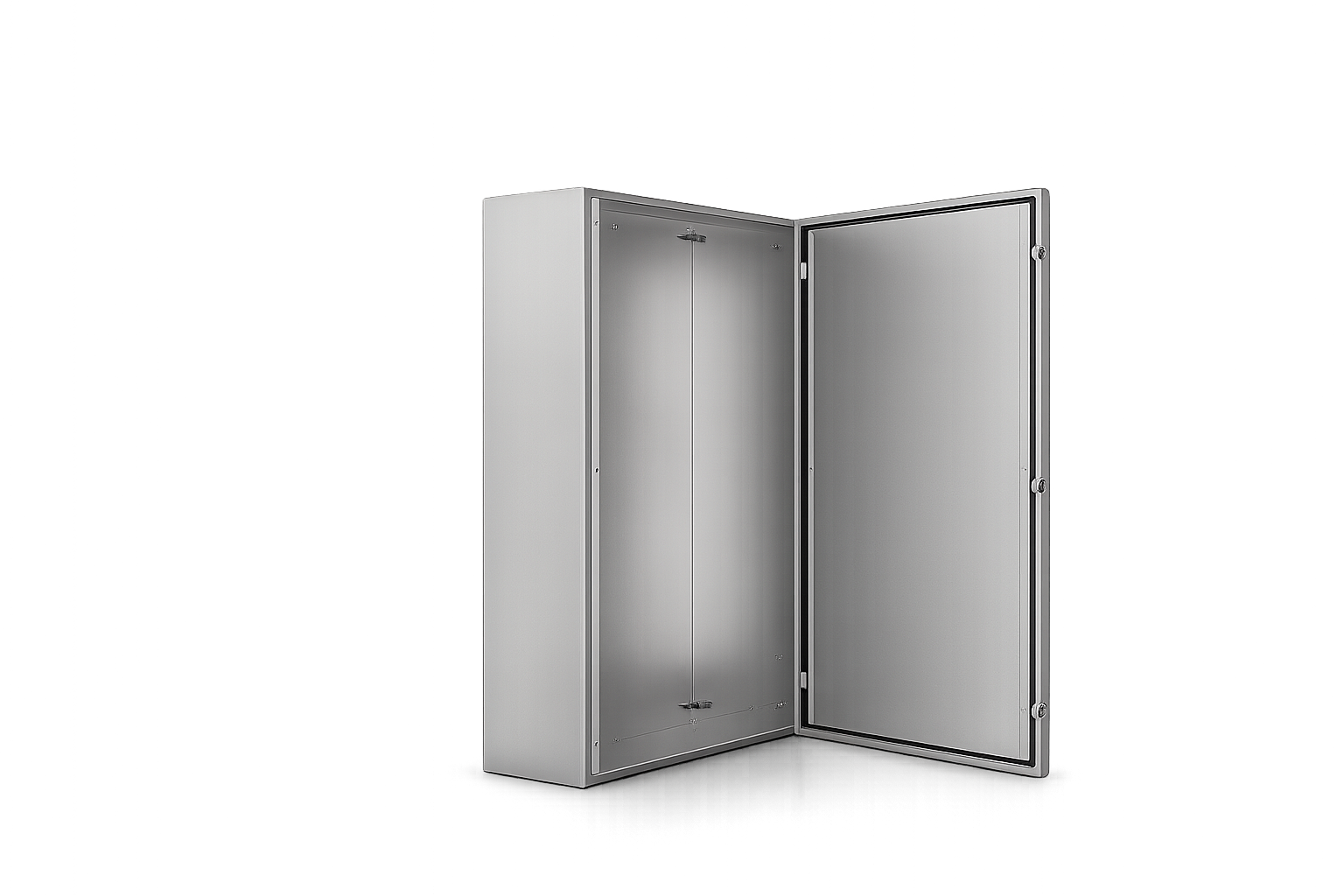

. Le joint de nos enveloppes a subi des essais d’endurance thermique suivant EN/IEC 60079-0 et a été validé suivant l’indice de protection IP66 pour une utilisation entre -35°C et +90°C.
. Nos enveloppes peuvent être équipées de vitres , de rack 19 pouces, de socles, de protection solaire…
. Pour des températures ambiantes chaudes, nous pouvons prévoir la mise en place d’un refroidisseur à effet VORTEX ou l’un de nos climatiseurs Ex.
. Pour des températures ambiantes froides, nous pouvons proposer des solutions de réchauffage interne et de calorifugeage.

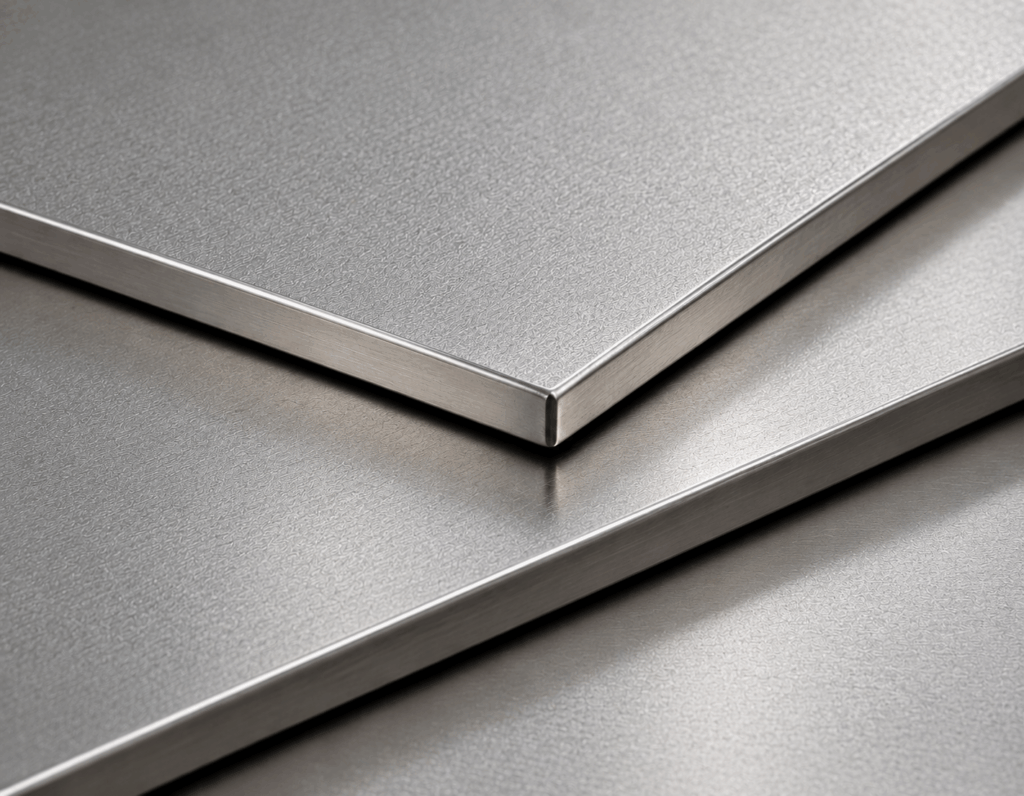

Nous proposons plusieurs types d’aciers inoxydables :
- Acier inoxydable Type 304 L (1.40307 – AISI 304 L) qui prévient la corrosion généralisée présente dans la majorité des environnements agressifs. Ils sont en général choisis pour leur bonne tenue à la corrosion.
- Acier inoxydable Type 316 L (1.4404 – AISI 316 L) qui dispose d’une résistance à la corrosion améliorée par la présence de molybdène. Cet inox est le mieux adapté pour prévenir les corrosions par piqûres et sous tention dans les milieux chargés de chlore.
Secteur d’utilisation :

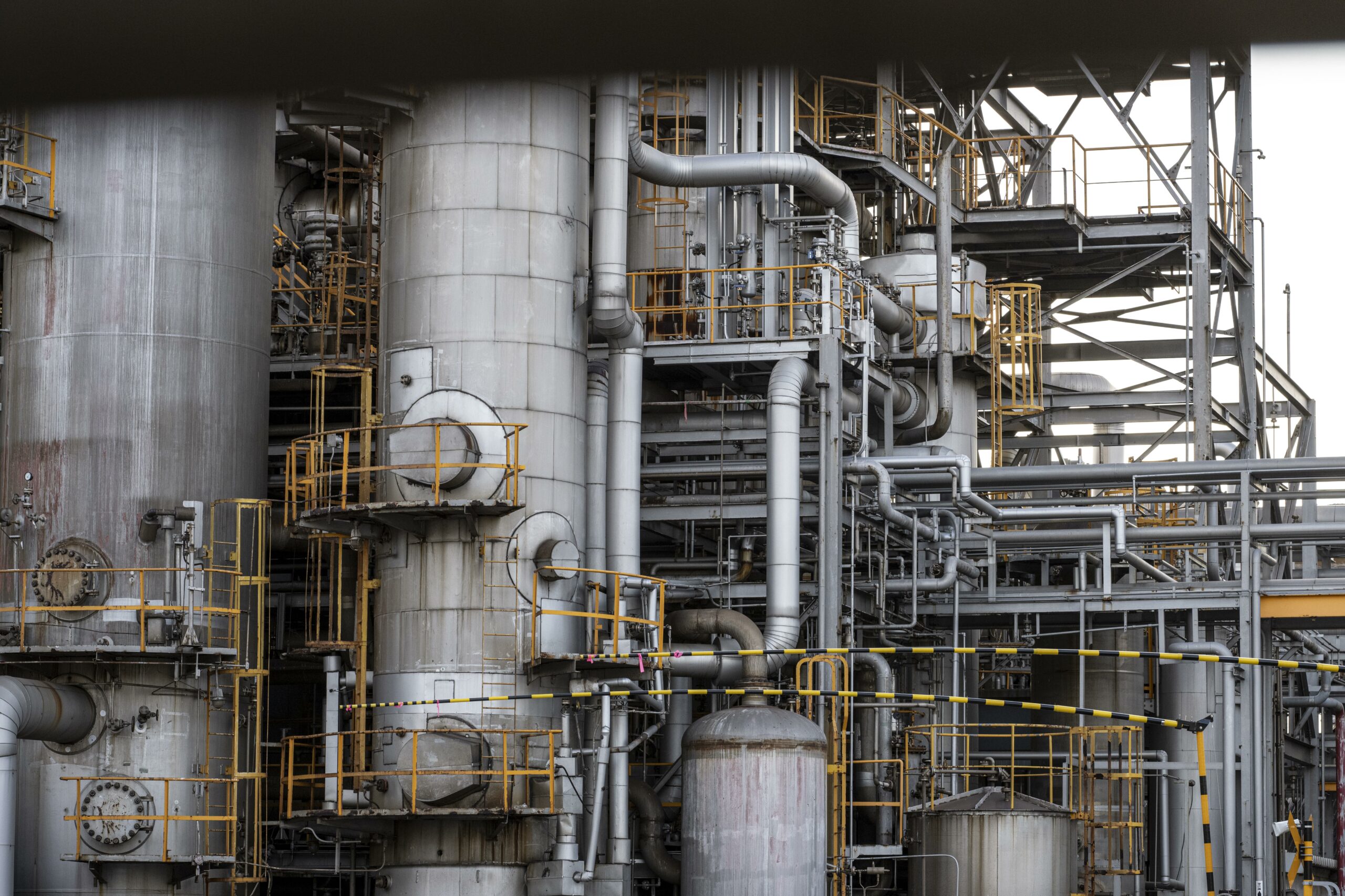

- Pour les installations dans la chimie et la pétrochimie,
- dans la construction d’appareils de commande de machines et d’installation

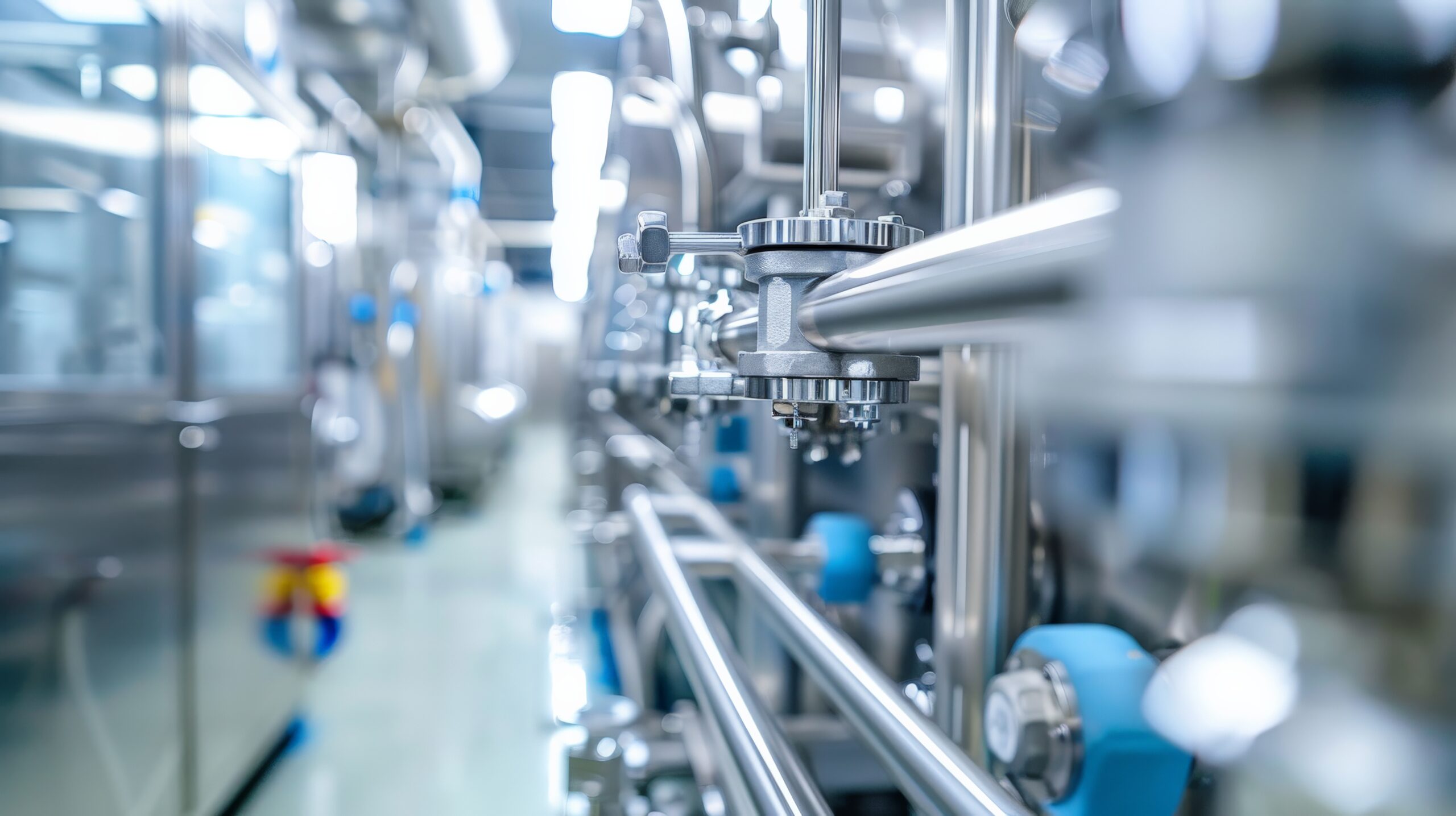

- dans la pharmacie

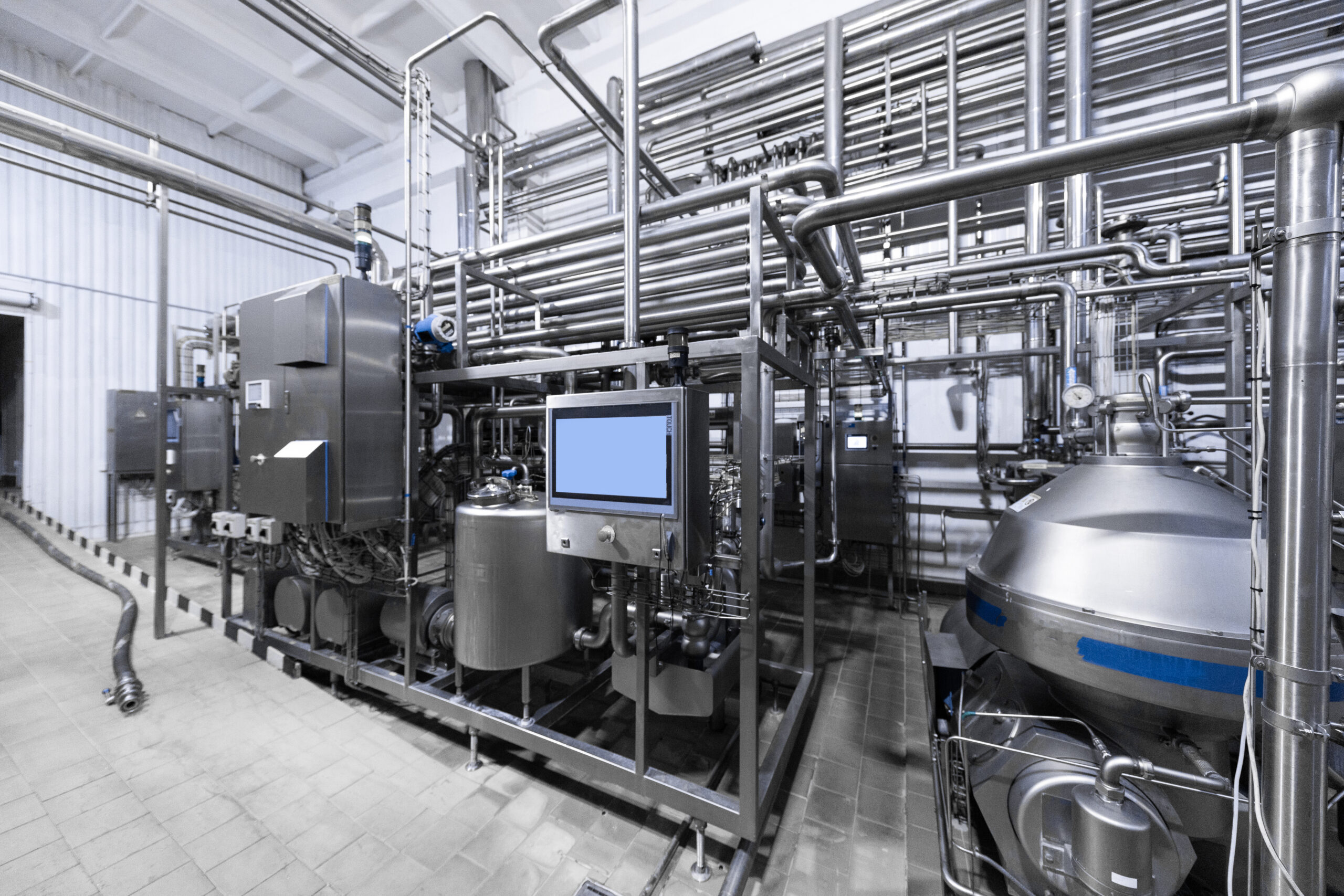

- l’industrie alimentaire
- les zones offshore.
- Application Zone Gaz et/ou Poussière.
VOUS ETES DANS CE CAS
Il existe 6 zones ATEX définies en fonction de la dangerosité
des substances et produits .
Les produits et substances sont divisés en 2 grandes familles:
– gaz, vapeur ou brouillard,
– poussières combustibles.
• Les zones sont ensuite catégorisées en fonction de la conversation
d’apparition des atmosphères explosives:
– zone où le risque d’ATEX est permanent = 0 ou 20
– zone où l’occurrence du risque d’ATEX est occasionnelle = 1 ou 21
– zone où le risque est accidentel (en cas de dysfonctionnement) = 2 ou 22
Quelles sont les 6 zones ATEX?
• Gaz, vapeurs ou brouillard:
– Zone 0: emplacement où une atmosphère explosive consistant
en un mélange avec l’air de substances inflammables sous forme
de gaz, de vapeur ou de brouillard est présente en permanence,
pendant de longues périodes ou fréquemment;
– Zone 1: emplacement où une atmosphère explosive consistante
en un mélange avec l’air de substances inflammables sous forme
de gaz, de vapeur ou de brouillard est susceptible de se présenter
occasionnellement en fonctionnement normal *;
– Zone 2: emplacement où une atmosphère explosive consistante
en un mélange avec l’air de substances inflammables sous forme
de gaz, de vapeur ou de brouillard n’est pas susceptible de se
présenter en fonctionnement normal ou n’est que de courte durée,
s’il advient qu’elle se présente néanmoins.
L’IDENTIFICATION ET LE CLASSEMENT DES ZONES ATEX:
• Poussières:
– Zone 20 : emplacement où une atmosphère explosive sous forme
de nuage de poussières combustibles est présente dans l’air en
permanence, pendant de longues périodes ou fréquemment;
– Zone 21 : emplacement où une atmosphère explosive sous forme
de nuage de poussières combustibles est susceptible de se présenter
occasionnellement en fonctionnement normal *;
– Zone 22 : emplacement où une atmosphère explosive sous forme
de nuage de poussières combustibles n’est pas susceptible de se
présenter en fonctionnement normal ou n’est que de courte durée,
s’il advient qu’elle se présente néanmoins.
Les couches, dépôts et tas de poussières, les combustibles doivent être
traités comme toute autre source susceptible de former une atmosphère
explosive.
* fonctionnement normal: la situation où les installations sont utilisées conformément à leurs paramètres de conception.
- Classification Ex-eb
- Pour toute zone avec composants internes Atex
- il vous appartient de valider par un organisme notifié les enveloppes équipées par vos soins avec des composants Atex ou de faire appel à nos services pour une certification globale de l’ensemble.
- Classification Ex-ec
- Pour zone 2 ou 22 uniquement
- avec composants internes Atex
- il vous appartient de valider par vous même l’enveloppe équipée ou de faire appel à nos services pour une certification globale de l’ensemble.

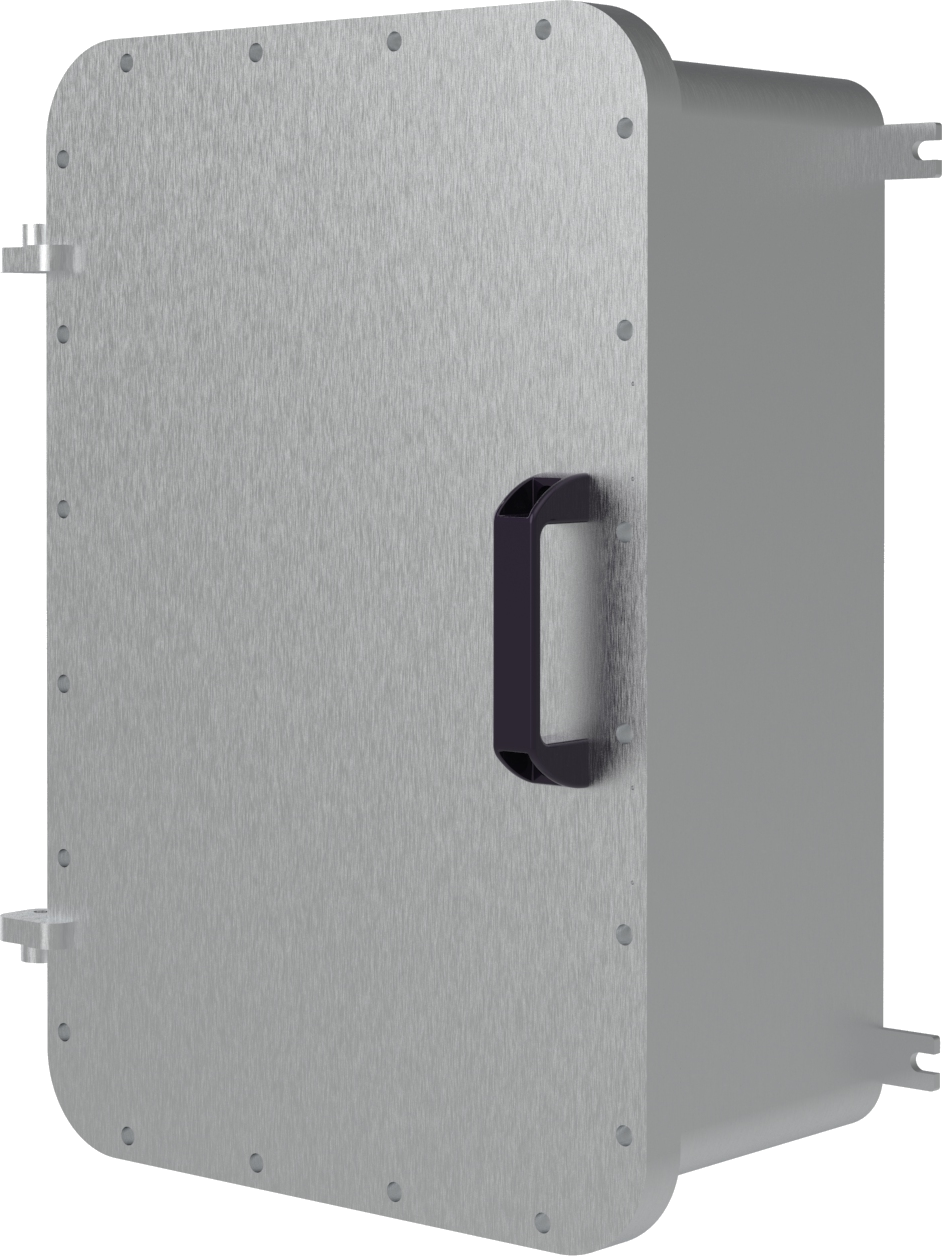

- ATEX Ex d avec des composants non Atex
- Coffret en fonte d’aluminium

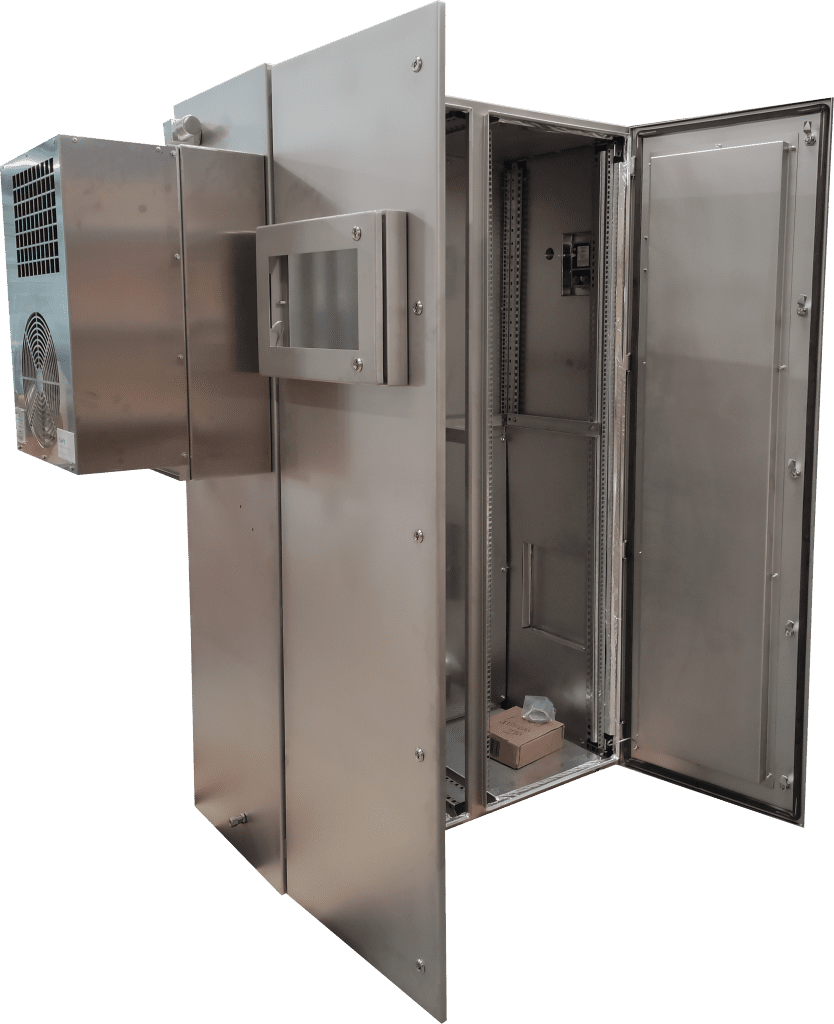

- Ex pz – Ex px
- Utilisation en zone 1 et 2
- présence d’air comprimé indispensable.
Notre responsable ATEX, Sébastien KLEBER se tient à votre disposition pour toute demande de renseignement.
Port : 06 42 28 65 16
Tél : 05 59 80 77 40
