Caractéristiques des coffrets pupitre DHM
Existe en
/ IK 10
- Réalisé en Inox 304L ou 316L qualité finition microbillée
- IP55 ou 66 IK10 selon IEC 60529 et IEC 62262 et 208
- Fermeture par serrures avec insert double 3mm ou poignée. (voir nos accessoires de fermeture)
- Poignées Inox latérales
- Perçages sur l'avant réalisés à votre demande
- Perçages du dessus réalisés en option
- Porte arrière permettant l'accès aux divers raccordements

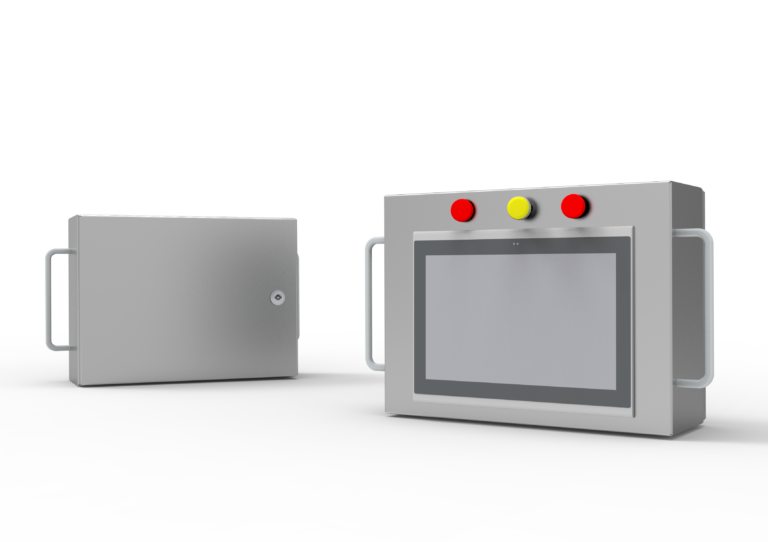

Les coffrets pupitre DHM permettent d’intégrer un IHM ou toute autre unité de commande dans une ligne de process.
Qu’ils soient mis en position fixe ou sur un bras de déport articulé, leur conception robuste et étanche s’intègre parfaitement dans les environnements sévères.
Les poignées latérales en fil Inox assurent une prise en main aisée
Les découpes peuvent-être réalisées aussi bien sur la porte que sur le fond du coffret.
On retrouve ce coffret principalement dans l’agroalimentaire, le pharmaceutique et le vinicole.
Les dimensions standard des Coffrets DHM
| Hauteur | Largeur | Profondeur | Inox 304L | Plan PDF |
|---|---|---|---|---|
| 250 | 350 | 200 | CXHN253550 | PDFCXHN253550 |
| 350 | 450 | 200 | CXHN354520 | PDF.CXHN354520 |
| 400 | 500 | 200 | CXHN405020 | PDF.CXHN405020 |
| 450 | 550 | 250 | CXHN455525 | PDF.CXHN455525 |
- Ces dimensions sont les plus utilisées mais nous pouvons réaliser toutes les dimensions sous 15 jours ouvrés
- Support en suspension avec 1 embout rotatif et un embout fixe.
- 2 configurations possibles en standard A et B
- Toute autre configuration sur simple demande.
| Configuration | Hauteur (H1) | Largeur | Hauteur 2 (H2) | Plan PDF |
|---|---|---|---|---|
| Configuration A | 300 | 750 | PDF.config. A | |
| Configuration B | 300 | 800 | 500 | PDF.config.B |
Vous n'avez pas trouvé votre dimension ?
Ce tableau de référence n'est qu'un résumé.
Tout nos coffrets sont modifiables
Contactez-nous en cliquant ci-dessous. Nous étudierons avec vous votre besoin.
Réponse sous 24H ouvré
