CARACTERISTIQUES DES COFFRETS HD IP69K INOX
- corps en une seule pièce épaisseur 1.5mm
- Finition microbilée
- IEC 60529 et IEC 62262 et 208
- IP 69K et IK10
- Ces Coffrets sont équipés d'un double joint.
- Joint silicone FDA bleu pour l'hygiène et la protection IK
- Joint d'étanchéité intérieur en EPDM extrudé
- Les portes s'ouvrent sur charnières à 180° et dégondables
- Fermeture par serrures hygiéniques
- 4 goujons de fond + goujons sur porte et sur corps pour mise à la terre
- 4 trous de fixation AR avec possibilité de monter un jeu de 4 pattes de fixation (en option)

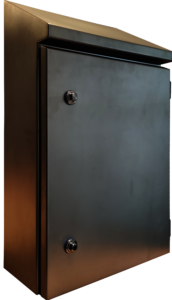

Vue 3D
Les dimensions standards des Coffrets HD
Hauteur hors-tout | Hauteur utile | Largeur | Profondeur | Inox 304L | Inox 316L | Châssis plein galva | Plan PDF |
---|---|---|---|---|---|---|---|
450 | 355 | 200 | 150 | CX6H302015 | CY6H302015 | OGPM3020 | PDFCX6H302015 |
450 | 355 | 300 | 150 | CX6H303015 | CY6H303015 | OGPM3030 | PDF.CX6H303015 |
580 | 455 | 400 | 200 | CX6H404020 | CY6H404020 | OGPM4040 | PDF.CX6H404020 |
680 | 555 | 400 | 200 | CX6H504020 | CY6H504020 | OGPM5040 | PDF.CX6H504020 |
780 | 655 | 400 | 200 | CX6H604020 | CY6H604020 | OGPM6040 | PDF.CX6H604020 |
810 | 655 | 600 | 250 | CX6H606025 | CY6H606025 | OGPM6060 | PDF.CX6H606025 |
910 | 755 | 500 | 250 | CX6H705025 | CY6H705025 | OGPM7050 | PDF.CX6H705025 |
1010 | 855 | 600 | 250 | CX6H806025 | CY6H806025 | OGPM8060 | PDF.CX6H806025 |
1025 | 855 | 800 | 300 | CX6H808030 | CY6H808030 | OGPM8080 | PDF.CX6H808030 |
1225 | 1055 | 600 | 300 | CX6H106030 | CY6H106030 | OGPM1060 | PDF.CX6H106030 |
1225 | 1055 | 800 | 300 | CX6H108030 | CY6H108030 | OGPM1080 | PDF.CX6H108030 |
1225 | 1055 | 1000 | 300 | CX6H101030 | CY6H101030 | OGPM1010 | PDF.CX6H101030 |
1425 | 1255 | 800 | 300 | CX6H128030 | CY6H128030 | OGPM1280 | PDF.CX6H128030 |
1425 | 1255 | 1000 | 300 | CX6H121030 | CY6H121030 | OGPM1210 | PDF.CX6H121030 |
Support de fixation mural écartement 50mm : référence OXMR50
– Par conception, ces coffrets sont particulièrement adaptés aux ambiances arrosées avec nettoyage intense IP69K
– La finition qualité microbillée procure une moindre adhérence bactériologique et une grande facilité de nettoyage.
– Équipées d’un joint extérieur en silicone bleu RAL 5005 75SH conforme FDA et de charnières HD inox316L adaptées au contact des aliments, nos enveloppes sont appréciées des professionnels pour leur robustesse (IK10) et leur longévité.

Notre joint silicone FDA exclusif et nos charnières HD nous permettent de vous proposer toutes les dimensions et formes souhaitées. N'hésitez pas à nous soumettre vos projets via le formulaire ci-dessous
Vous n'avez pas trouvé votre dimension ?
Ce tableau de référence n'est qu'un résumé.
Tout nos Coffrets HD sont modifiables
Contactez-nous en cliquant ci-dessous. Nous étudierons avec vous votre besoin.
Réponse sous 24H ouvré
