CARACTÉRISTIQUES DES ARMOIRES IP66
En standard ou en sur-mesure, Marboré répond à vos contraintes d'installation.
- Réalisé en Inox 304L ou 316L en qualité finition microbillée
- IEC 60529 et IEC 62262 et 208.
- IP66 - IK10
- Corps monobloc en épaisseur 1.5mm ou 2mm (suivant dimensions)
- 1 ou 2 portes en standard suivant largeur. Montant central fixe entre portes.
- Charnières en Inox 316L et joint en EPDM extrudé
- Fermeture multipoints par serrures DB3 ou par boutons verrou à clé (au choix)
- Cadre de renfort de porte
- Goujons de mise à la terre
- 1 ou 2 jeux d'équerres de fixation du châssis
- Plaque passe câbles pleine (joint mousse ou balais sur demande)
- Auvent en option (conseillé si armoire en extérieur)
- Fabrication avec toit incliné sur demande
Vue 3D
Les dimensions standard des Armoires IP66
| Hauteur | Largeur | Profondeur | Nombre de porte | Inox 304L | Inox 316L | *Socle H100 Inox 304L | *Socle H200 Inox 304L | *Auvent Inox 304L | Châssis plein galva | Plan PDF |
|---|---|---|---|---|---|---|---|---|---|---|
| 1800 | 800 | 400 | 1 | AX6N188040 | AY6N188040 | OX1S8040 | OX2S8040 | OXAU8040 | OGPM1808 | PDF.AX6N188040 |
| 1800 | 1000 | 500 | 1 | AX6N181050 | AY6N181050 | OX1S1050 | OX2S1050 | OXAU1050 | OGPM1810 | PDFAX6N181050 |
| 1800 | 1200 | 500 | 2 | AX6N181250 | AY6N181250 | OX1S1250 | OX2S1250 | OXAU1250 | OGPM1812 | PDFAX6N181250 |
| 1800 | 1600 | 400 | 2 | AX6N181640 | AY6N181640 | OX1S1640 | OX2S1640 | OXAU1640 | 2 x OGPM1808 | AX6N181640 |
| 2000 | 600 | 500 | 1 | AX6N206050 | AY6N206050 | OX1S6050 | OX2S6050 | OXAU6050 | OGPM2006 | AX6N206050 |
| 2000 | 800 | 400 | 1 | AX6N208040 | AY6N208040 | OX1S8040 | OX2S8040 | OXAU8040 | OGPM2008 | PDF.AX6N208040 |
| 2000 | 800 | 500 | 1 | AX6N208050 | AY6N208050 | OX1S8050 | OX2S8050 | OXAU8050 | OGPM2008 | PDF.AX6N208050 |
| 2000 | 800 | 600 | 1 | AX6N208060 | AY6N208060 | OX1S8060 | OX2S8060 | OXAU8060 | OGPM2008 | PDF.AX6N208060 |
| 2000 | 1000 | 500 | 1 | AX6N201050 | AY6N201050 | OX1S1050 | OX2S1050 | OXAU1050 | OGPM2010 | PDF.AX6N201050 |
| 2000 | 1200 | 400 | 2 | AX6N201240 | AY6N201240 | OX1S1240 | OX2S1240 | OXAU1240 | OGPM2012 | PDF.AX6N201240 |
| 2000 | 1200 | 500 | 2 | AX6N201250 | AY6N201250 | OX1S1250 | OX2S1250 | OXAU1250 | OGPM2012 | PDF.AX6N201250 |
| 2000 | 1600 | 400 | 2 | AX6N201640 | AY6N201640 | OX1S1640 | OX2S1640 | OXAU1640 | 2 x OGPM2008 | PDF.AX6N201640 |
| 2000 | 1600 | 600 | 2 | AX6N201660 | AY6N201660 | OX1S1660 | OX2S1660 | OXAU1660 | 2 x OGPM2008 | AX6N201660 |
Vous n'avez pas trouvé votre dimension ?
Ce tableau de référence n'est qu'un résumé.
Toutes nos cellules sont modifiables
Contactez-nous en cliquant ci-dessous. Nous étudierons avec vous votre besoin.
Réponse sous 24H ouvré
CLIQUEZ ICILes armoires IP66 répondent aux contraintes de forte présence de poussière et d’eau. IP66 soit :
– le 1er 6 pour une protection totale contre la poussière
– le 2ème 6 pour une protection contre les forts jets d’eau de toute les directions à la lance (débit de 12.5l/min à +/- 5%)
Ces armoires sont particulièrement appréciées dans les environnements sévères tels que les applications marines (civiles ou militaires), l’agroalimentaire, les salles blanches, le vinicole, l’oil&gas…
de part sa forte étanchéité, ces armoires sont également choisies pour des applications ATEX demandant une pressurisation.
Ces armoires peuvent-être conçues avec un toit incliné (15/30/45°), en grande longueur et en double face.

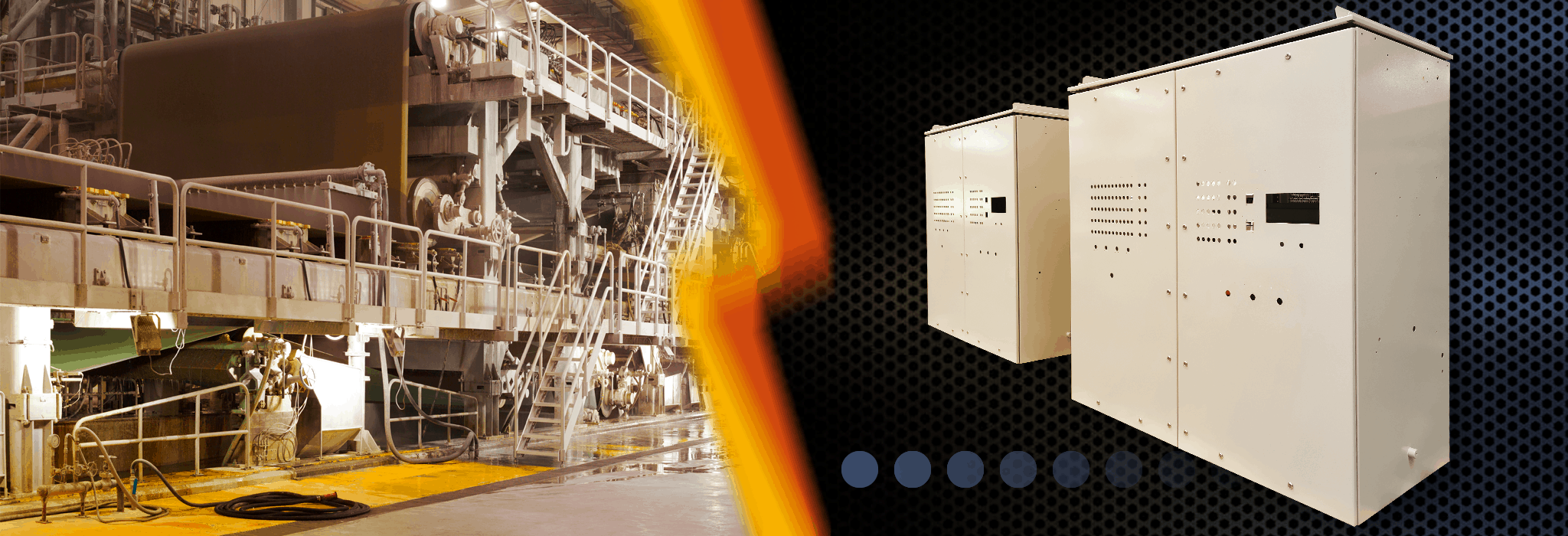

Comme sur la photo ci-contre, et comme l’ensemble de nos réalisations, nous sommes en mesure de vous proposer une finition peinte (fortement conseillée pour une installation extérieure).
