Armoire double face

CARACTÉRISTIQUES DES ARMOIRES DOUBLE FACE

En standard ou en sur-mesure, Marboré répond à vos contraintes d'installation.

Réalisé en Inox 304L ou 316L en qualité finition microbillée
IEC 60529 et IEC 62262 et 208.
IP55 - IK10 (IP66 sur demande)
Corps en épaisseur 1.5mm ou 2mm (suivant dimensions)
Portes avant et arrière
Charnières en Inox 316L et joint en EPDM extrudé
Fermeture 3 points par poignée polyamide clé 1242e (autres fermetures sur demande)
Cadre de renfort de porte
Goujons de mise à la terre
Possibilité d'installer des châssis galva AV et AR dos à dos
Plaque passe câbles pleine (joint mousse ou balais sur demande)
Auvent en option (conseillé si armoire en extérieur)
Fabrication avec toit incliné sur demande

Vue 3D

Les dimensions standard des Armoires double face

Hauteur	Largeur	Profondeur	Nombre de porte	Inox 304L	Inox 316L	*Socle H100	*Socle H200	Châssis plein galva	Plan PDF
1800	800	600	2	AXPA188060	AYPA188060	OX1S8060	OX2S8060	OGPM1808	PDF.AXPA188060
1800	800	800	2	AXPA188080	AYPA188080	OX1S8080	OX2S8080	OGPM1808	PDF.AXPA188080
1800	1000	600	2	AXPA181060	AYPA181060	OX1S1060	OX2S1060	OGPM1810	PDF.AXPA181060
1800	1200	600	4	AXPA181260	AYPA181260	OX1S1260	OX2S1260	OGPM1812	AXPA181260
1800	1600	600	4	AXPA181660	AYPA181660	OX1S1660	OX2S1660	2 x OGPM1808	PDF.AXPA181660
1800	2400	600	6	AXPA182460	AYPA182460	OX1S2460	OX2S2460	2 x OGPM1812	PDF.AXPA182460
2000	800	600	2	AXPA208060	AYPA208060	OX1S8060	OX2S8060	OGPM2008	PDF.AXPA208060
2000	800	800	2	AXPA208080	AYPA208080	OX1S8080	OX2S8080	OGPM2008	PDF.AXPA208080
2000	1000	800	2	AXPA201080	AYPA201080	OX1S1080	OX2S1080	OGPM2010	AXPA201080
2000	1200	800	4	AXPA201280	AYPA201280	OX1S1280	OX2S1280	OGPM2012	PDF.AXPA201280
2000	1600	800	4	AXPA201680	AYPA201680	OX1S1680	OX2S1680	2 x OGPM2008	PDF.AXPA201680
2000	2400	600	6	AXPA202460	AYPA202460	OX1S2460	OX2S2460	3 x OGPM2008	PDF.AXDA202460
2000	2400	800	6	AXPA202480	AYPA202480	OX1S2480	OX2S2480	3 x OGPM2008	PDF.AXPA202480

Ces dimensions sont les plus utilisées, mais nous réalisons toutes les dimensions avec toutes les configurations sur demande.

Plan de principe de nos Armoires double face

Retrouvez tous les accessoires en cliquant ICI

Les armoires double face permettent, quand c’est possible, de gagner en longueur et de mettre dos à dos l’ensemble des composants électrique.

Elles permettent également, de part leur grande profondeur, d’avoir dans la même armoire des composants encombrants (comme des baies robot) et l’ensemble des organes de commande et de puissance.

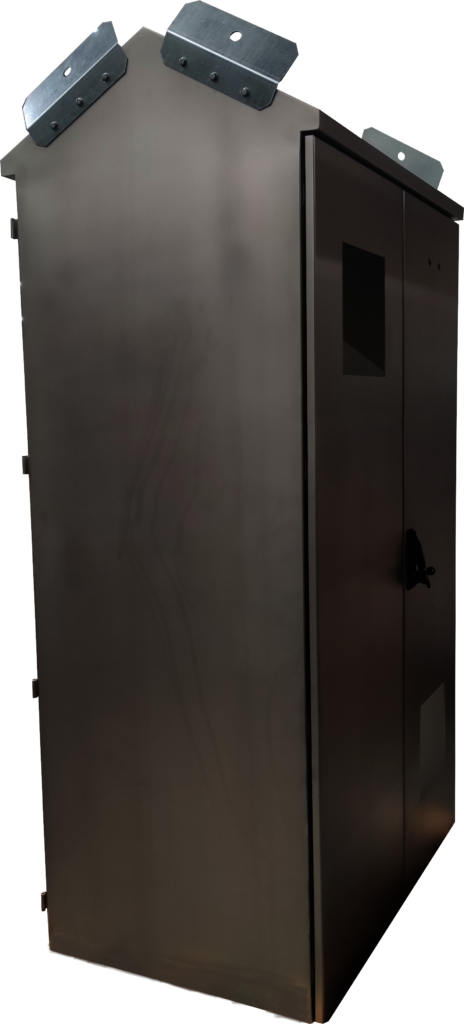

Ces armoire, comme le montre la photo ci-contre, peuvent avoir un toit en double pente ou en pente simple)

Pour une utilisation extérieur, préférez mettre un auvent.

Ces armoires sont appréciées par les fabricants de machines et/ou de robots, mais on les retrouves également dans le portuaire (civil ou militaire) dans l’agroalimentaire, le ferroviaire le militaire et toute autre industrie..
