Coffret long

CARACTERISTIQUES DES COFFRETS LONGS

Existe en / IK 10

Réalisé en Inox 304L ou 316L
Qualité finition microbillée
IEC 60529 et IEC 62262 et 208
IP55 ou IP66 - IK10
Corps en une seule pièce épaisseur 1.5 ou 2 mm
Profil avant en forme de gouttière
charnières en Inox 316L et joint en EPDM extrudé
Portes avec renforts
Fermeture par poignée ou serrures double barre 3mm
Goujons de fond pour fixation châssis
Goujons sur corps et porte pour liaison équipotentielle

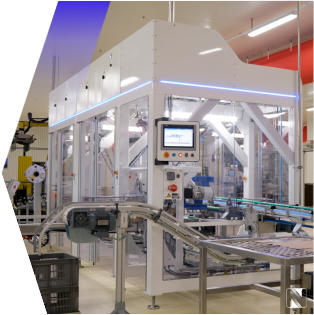

Ces coffrets extra large sont particulièrement appréciés par les constructeurs de machine car ils se positionnent facilement dans les bâtis sur ou sous la fabrication.

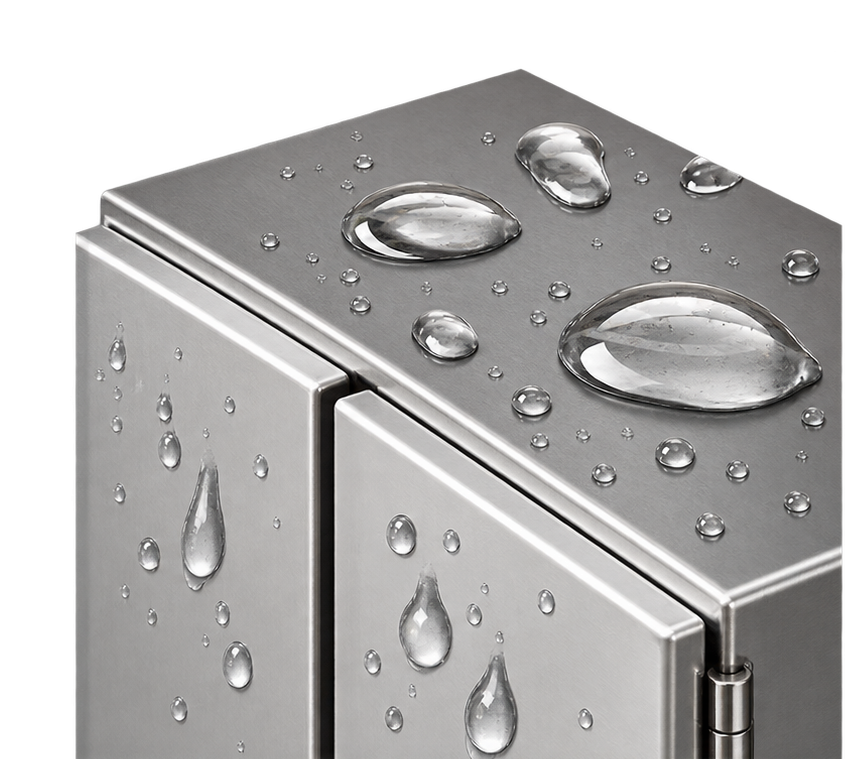

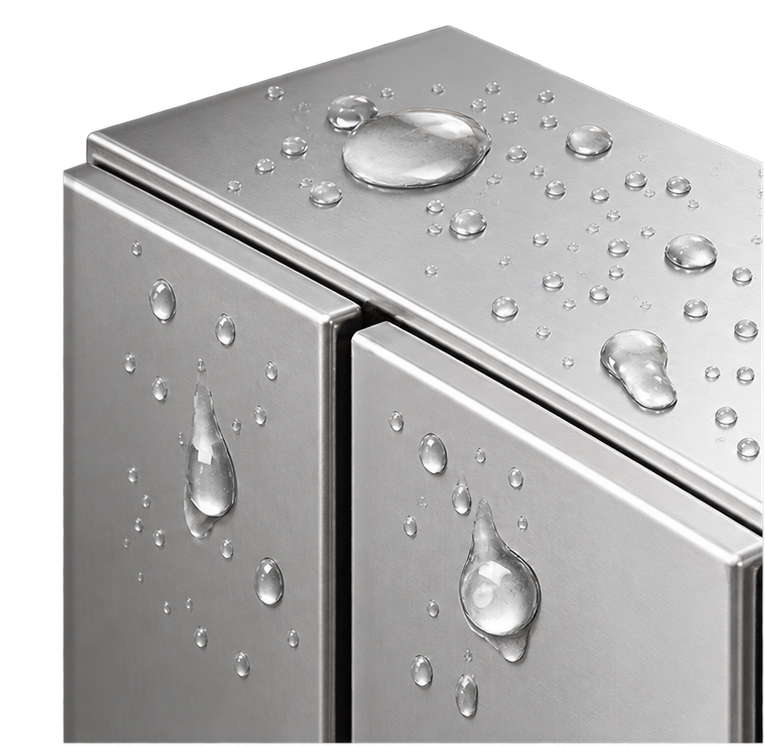

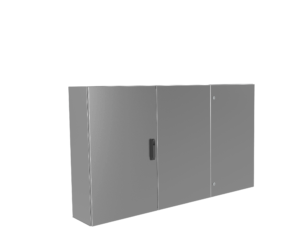

Nous proposons au choix, des doubles portes (IP55) ou des portes indépendantes (IP66)

Possibilité en option d’avoir l’ouverture des portes de bas en haut avec des vérins ou de haut en bas avec des compas de retenue.

Nous réalisons également la peinture pour une meilleure intégration dans vos châssis.

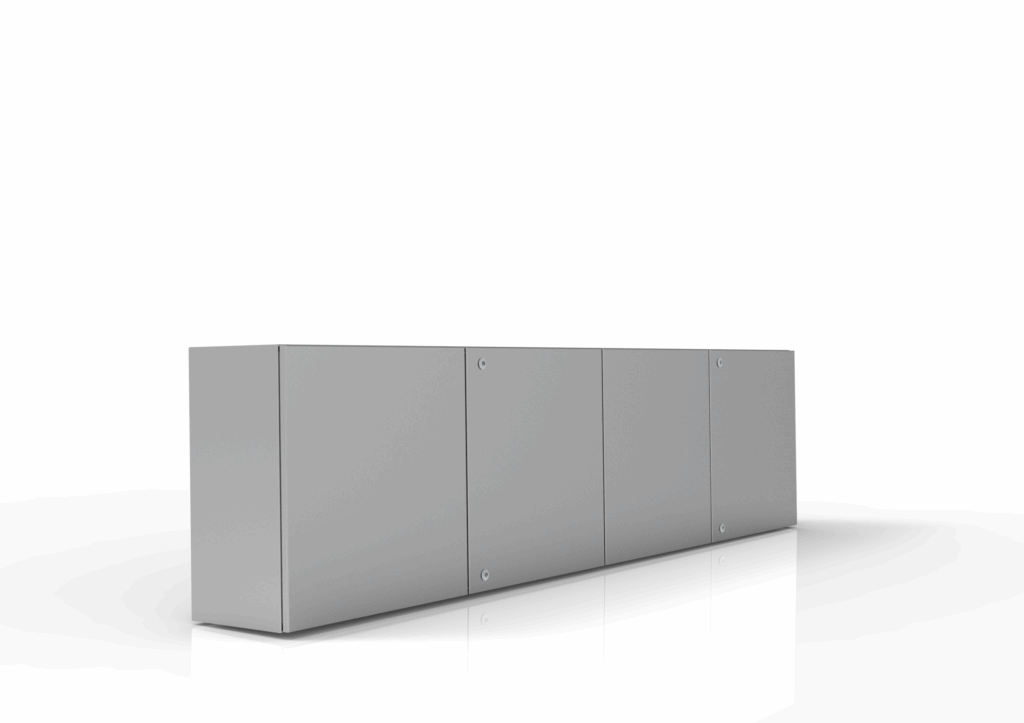

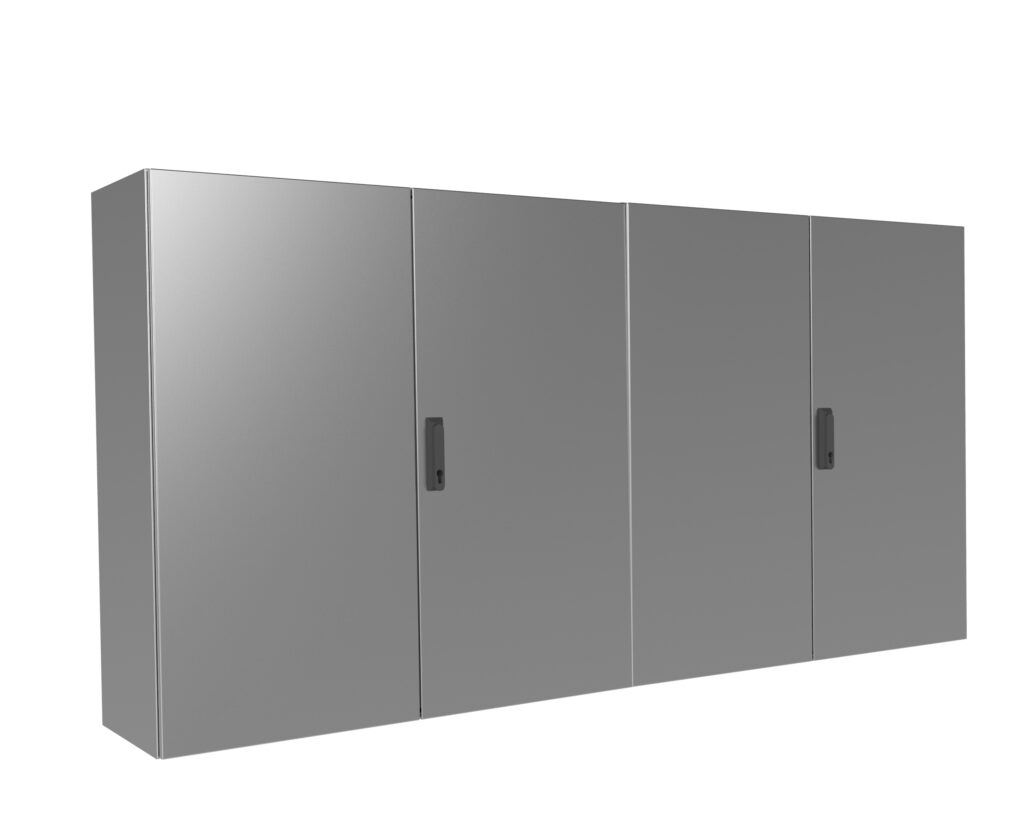

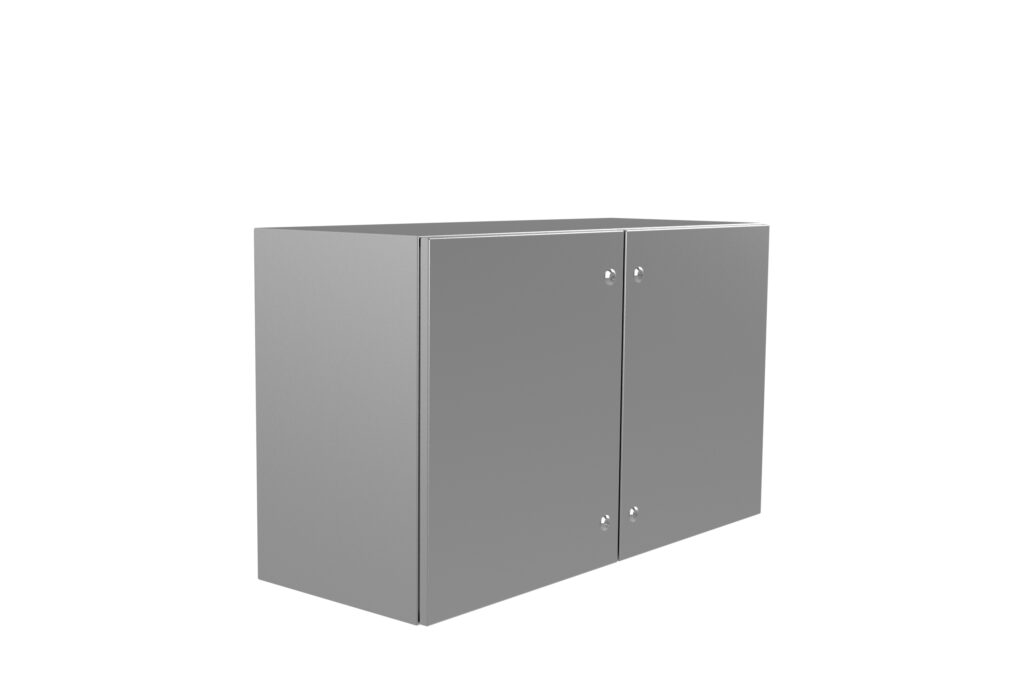

Vue 3D

Les dimensions standard des Coffrets longs

Hauteur	Largeur	Profondeur	Nombre de portes	Inox 304L IP55	Inox 304L IP66	Inox 316L IP55	Inox 316L IP66	Châssis plein galva	PLAN PDF
400	800	250	2	CXDN408025	CX6N408025	CYDN408025	CY6N408025	OGPM8040	PDF.CXDN408025
500	1000	250	2	CXDN501025	CX6N501025	CYDN501025	CY6N501025	OGPM1050	PDF.CXDN501025
600	1000	250	2	CXDN601025	CX6N601025	CYDN601025	CY6N601025	OGPM1060	PDF.CXDN601025
600	1200	300	2	CXDN601230	CX6N601230	CYDN601230	CY6N601230	OGPM1260	PDF.CXDN601230
600	1800	300	3	CXDN601830	CX6N601830	CYDN601830	CY6N601830	3xOGPM6060
600	2400	300	4	CXDN602430	CX6N602430	CYDN602430	CY6N602430	2xOGPM6012	PDFCXDN602430
800	1200	300	2	CXDN801230	CX6N801230	CYDN801230	CY6N801230	OGPM1280	PDFCXDN801230
800	1600	300	2	CXDN801630	CX6N801630	CYDN801630	CY6N801630	OGPM1608	PDF.CXDN801630
800	2400	300	3	CXDN802430	CX6N802430	CY6D802430	CY6N802430	3xOGPM8080	PDF.CXDN802430
1000	1600	300	2	CXDN101630	CX6N101630	CYDN101630	CY6N101630	OGPM1610	PDF.CXDN101630
1000	2000	400	3	CXDN102040	CX6N102040	CYDN102040	CY6N102040	2xOGPM1010	PDF.CXDN102040
