Auvents, Pieds, Socles

Suivant l’environnement dans lequel vous installez votre armoire électrique Inox, vous allez devoir prévoir des accessoires de pose.

le socle standard est proposé de base en Hauteur 100 et 200mm. (autres dimensions sur demande). les faces avant et arrières sont amovibles pour permettre d’accéder à l’intérieur du socle. 4 trous permettent la fixation au sol (ou de pieds) et 4 trous sont prévus pour la fixation de l’armoire. (voir plan de principe)
Le socle fermé dessous est prévu pour garantir une étanchéité totale entre le sol et l’armoire. en rentrant vos câbles par PE ou membranes vous opérez une continuité d’étanchéité et pouvez lover le surplus de câbles en zone saine. Particulièrement apprécié en zone agroalimentaire, ce socle est également compatible avec des pieds. (voir plan de principe)

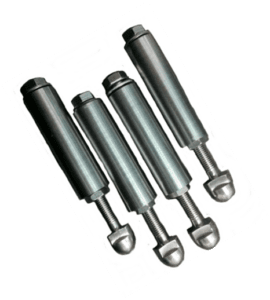

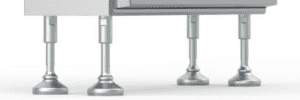

Les chaises Inox sont réalisés avec des carrés Inox 40x40x2 + 4 pieds réglables H30mm. Toutes les dimensions sont réalisables sur demande.

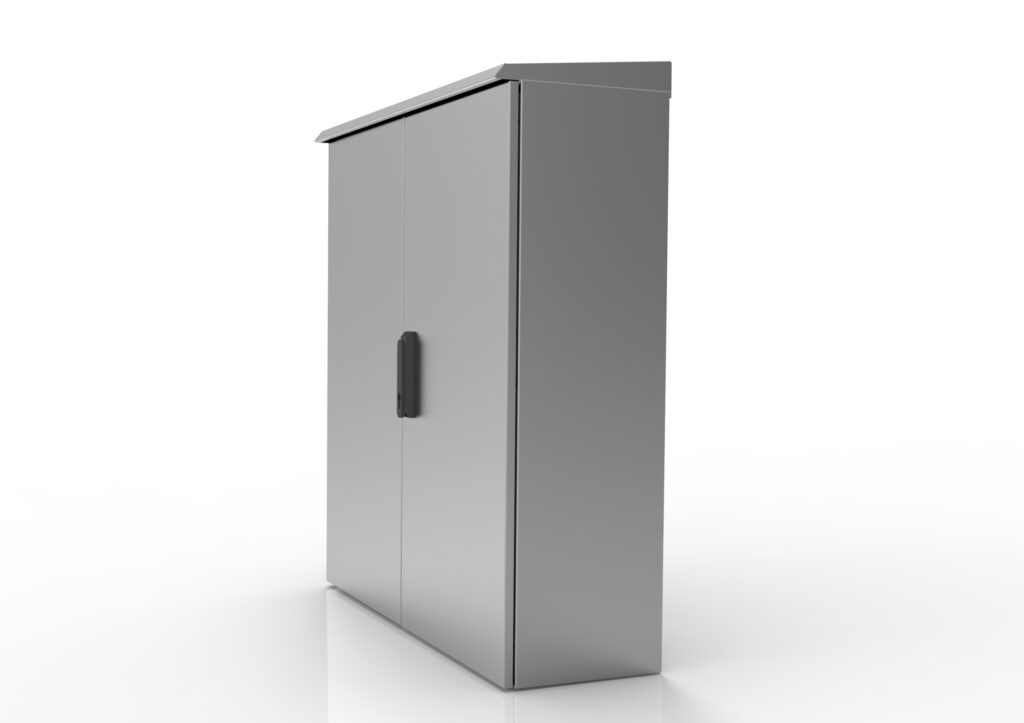

Les auvents sont plus que conseillés pour les installations extérieures. Ils permettent le bon écoulement de l’eau de pluie tout en protégeant le haut des portes de l’armoire. La fixation se fait par les trous des anneaux de levage. En précision, il est également conseillé de peindre vos armoires Inox quand elles sont posées en extérieure.

Les auvents et socles

Largeur	Profondeur	Auvent Inox 304L	Auvent Inox 316L	Socle H100 Inox 304L	Socle H100 Inox 316L	Socle H200 Inox 304L	Socle H200 Inox 316L
200	150	OXAU2015	OYAU2015	OX1S2015	OY1S2015	OX2S2015	OY2S2015
200	200	OXAU2020	OYAU2020	OX1S2020	OY1S2020	OX2S2020	OY2S2020
300	150	OXAU3015	OYAU3015	OX1S3015	OY1S3015	OX2S3015	OY2S3015
300	200	OXAU3020	OYAU3020	OX1S3020	OY1S3020	OX2S3020	OY2S3020
300	250	OXAU3025	AYAU3025	OX1S3025	OY1S3025	OX2S3025	OY2S3025
400	200	OXAU4020	OYAU4020	OX1S4020	OY1S4020	OX2S4020	OY2S4020
400	250	OXAU4025	OYAU4025	OX1S4025	OY1S4025	OX2S4025	OY2S4025
400	300	OXAU4030	OYAU4030	OX1S4030	OY1S4030	OX2S4030	OY2S4030
400	400	OXAU4040	OYAU4040	OX1S4040	OY1S4040	OX2S4040	OY2S4040
500	250	OXAU5025	OYAU5025	OX1S5025	OY1S5025	OX2S5025	OY2S5025
500	300	OXAU5030	OYAU5030	OX1S5030	OY1S5030	OX2S5030	OY2S5030
500	400	OXAU5040	OYAU5040	OX1S5040	OY1S5040	OX2S5040	OY2S5040
600	200	OXAU6020	OYAU6020	OX1S6020	OY1S6020	OX2S6020	OY2S6020
600	250	OXAU6025	OYAU6025	OX1S6025	OY1S6025	OX2S6025	OY2S6025
600	300	OXAU6030	OYAU6030	OX1S6030	OY1S6030	OX2S6030	OY2S6030
600	400	OXAU6040	OYAU6040	OX1S6040	OY1S6040	OX2S6040	OY2S6040
600	500	OXAU6050	OYAU6050	OX1S6050	OY1S6050	OX2S6050	OY2S6050
600	600	OXAU6060	OYAU6060	OX1S6060	OY1S6060	OX2S6060	OY2S6060
600	800	OXAU6080	OYAU6080	OX1S6080	OY1S6080	OX2S6080	OY2S6080
800	200	OXAU8020	OYAU8020	OX1S8020	OY1S8020	OX2S8020	OY2S8020
800	300	OXAU8030	OYAU8030	OX1S8030	OY1S8030	OX2S8030	OY2S8030
800	400	OXAU8040	OYAU8040	OX1S8040	OY1S8040	OX2S8040	OY2S8040
800	500	OXAU8050	OYAU8050	OX1S8050	OY1S8050	OX2S8050	OY2S8050
800	600	OXAU8060	OYAU8060	OX1S8060	OY1S8060	OX2S8060	OY2S8060
800	800	OXAU8080	OYAU8080	OX1S8080	OY1S8080	OX2S8080	OY2S8080
1000	300	OXAU1030	OYAU1030	OX1S1030	OY1S1030	OX2S1030	OY2S1030
1000	400	OXAU1040	OYAU1040	OX1S1040	OY1S1040	OX2S1040	OY2S1040
1000	500	OXAU1050	OYAU1050	OX1S1050	OY1S1050	OX2S1050	OY2S1050
1000	600	OXAU1060	OYAU1060	OX1S1060	OY1S1060	OX2S1060	OY2S1060
1000	800	OXAU1080	OYAU1080	OX1S1080	OY1S1080	OX2S1080	OY2S1080
1200	300	OXAU1230	OYAU1230	OX1S1230	OY1S1230	OX2S1230	OY2S1230
1200	400	OXAU1240	OYAU1240	OX1S1240	OY1S1240	OX2S1240	OY2S1240
1200	500	OXAU1250	OYAU1250	OX1S1250	OY1S1250	OX2S1250	OY2S1250
1200	600	OXAU1260	OYAU1260	OX1S1260	OY1S1260	OX2S1260	OY2S1260
1200	800	OXAU1280	OYAU1280	OX1S1280	OY1S1280	OX2S1280	OY2S1280
1600	300	OXAU1630	OYAU1630	OX1S1630	OY1S1630	OX2S1630	OY2S1630
1600	400	OXAU1640	OYAU1640	OX1S1640	OY1S1640	OX2S1640	OY2S1640
1600	500	OXAU1650	OYAU1650	OX1S1650	OY1S1650	OX2S1650	OY2S1650
1600	600	OXAU1660	OYAU1660	OX1S1660	OY1S1660	OX2S1660	OY2S1660
1600	800	OXAU1680	OYAU1680	OX1S1680	OY1S1680	OX2S1680	OY2S1680
1800	400	OXAU1840	OYAU1840	OX1S1840	OY1S1840	OX2S1840	OY2S1840
1800	500	OXAU1850	OYAU1850	OX1S1850	OY1S1850	OX2S1850	OY2S1850
1800	600	OXAU1860	OYAU1860	OX1S1860	OY1S1860	OX2S1860	OY2S1860
1800	800	OXAU1880	OYAU1880	OX1S1880	OY1S1880	OX2S1880	OY2S1880
2000	400	OXAU2040	OYAU2040	OX1S2040	OY1S2040	OX2S2040	OY2S2040
2000	500	OXAU2050	OYAU2050	OX1S2050	OY1S2050	OX2S2050	OY2S2050
2000	600	OXAU2060	OYAU2060	OX1S2060	OY1S2060	OX2S2060	OY2S2060
2000	800	OXAU2080	OYAU2080	OX1S2080	OY1S2080	OX2S2080	OY2S2080
2400	400	OXAU2440	OYAU2440	OX1S2440	OY1S2440	OX2S2440	OY2S2440
2400	500	OXAU2450	OYAU2450	OX1S2450	OY1S2450	OX2S2450	OY2S2450
2400	600	OXAU2460	OYAU2460	OX1S2460	OY1S2460	OX2S2460	OY2S2460
2400	800	OXAU2480	OYAU2480	OX1S2480	OY1S2480	OX2S2480	OY2S2480

Les chaises et socles fermés

Largeur	Profondeur	Socle H200 fermé dessous Inox 304L	Socle H200 fermé dessous Inox 316L	Chaise H=350mm Tube Inox 40x40 4 pieds réglable OXPR30
600	400	OXSF206040	OYSF206040	OXCH356040
800	400	OXSF208040	OYSF208040	OXCH358040
800	500	OXSF208050	OYSF208050	OXCH358050
1000	400	OXSF201040	OYSF201040	OXCH351040
1000	500	OXSF201050	OYSF201050	OXCH351050
1200	400	OXSF201240	OYSF201240	OXCH351240
1200	500	OXSF201250	OYSF201250	OXCH351250
1200	600	OXSF201260	OYSF201260	OXCF351260
1600	400	OXSF201640	OYSF201640	OXCH351640
1600	500	OXSF201650	OYSF201650	OXCH351650
1600	600	OXSF201660	OYSF201660	OXCH351660
2400	400	OXSF202440	OYSF202440	OXCH352440
2400	500	OXSF202450	OYSF202450	OXCH352450
2400	600	OXSF202460	OYSF202460	OXCH352460
