CARACTÉRISTIQUES DES ARMOIRES VISU
En standard ou en sur-mesure, Marboré répond à vos contraintes d'installation.
- Réalisé en Inox 304L ou 316L en qualité finition microbillée
- IEC 60529 et IEC 62262 et 208.
- IP55 - IK10 (IP66 sur demande)
- Corps monobloc, porte avant transparente avec Altuglass collé et bridé
- Fermeture par poignée clé 1242e
- porte arrière pleine suivant modèle
- Charnières en Inox 316L et joint en EPDM extrudé
- Goujons de mise à la terre
- 4 équerres de fixation du châssis
- 4 trous pour fixation au sol et 4 trous pour levage
- En largeur 600 et 1200, il est possible d'installer des montants 19" réglables en profondeur
- Fabrication avec toit incliné sur demande
Vue 3D
Les dimensions standard des Armoires visu
Armoire avec porte avant transparente
| Hauteur | Largeur | Profondeur | Inox 304L | Inox 316L | Châssis plein galva | Nombre U en 19" | Montants fixes 19" | Plan PDF |
|---|---|---|---|---|---|---|---|---|
| 1600 | 600 | 500 | AXVN166050 | AYVN166050 | OGPM1606 | 33 | OE19P33UF | PDF.AXVN166050 |
| 1600 | 800 | 400 | AXVN168040 | AYVN168040 | OGPM1608 | PDF.AXVN168040 | ||
| 1800 | 600 | 500 | AXVN186050 | AYVN186050 | OGPM1806 | 38 | OE19P38UF | PDF.AXVN186050 |
| 1800 | 800 | 400 | AXVN188040 | AYVN188040 | OGPM1808 | PDF.AXVN188040 | ||
| 1800 | 1200 | 400 | AXVN181240 | AYVN181240 | OGPM1812 | 2 x 38 | OE19P38UF | PDF.AXVN181240 |
| 2000 | 600 | 500 | AXVN206050 | AYVN206050 | OGPM2006 | 42 | OE19P42UF | PDF.AXVN206050 |
| 2000 | 800 | 400 | AXVN208040 | AYVN208040 | OGPM2008 | 42 | OE19P42UF | PDF.AXVN208040 |
| 2000 | 1200 | 500 | AXVN201250 | AYVN201250 | OGPM2012 | 2 x 42 | OE19P42UF | PDF.AXVN201250 |
| 2000 | 1600 | 500 | AXVN201650 | AYVN201650 | 2 x OGPM2008 | 2 x 42 | OE19P42UF | PDF.AXVN201650 |
Baie porte avant (transparente) et arrière (pleine)
| Hauteur | Largeur | Profondeur | Inox 304L | Inox 316L | châssis plein galva | Nombre U en 19" | Montant 19" |
|---|---|---|---|---|---|---|---|
| 1200 | 600 | 600 | AXVA126060 | AYVA126060 | OGPM1260 | 24 | OE19P24UF |
| 1600 | 600 | 600 | AXVA166060 | AYVA166060 | OGPM1660 | 33 | OE19P33UF |
| 1800 | 600 | 600 | AXVA186060 | AYVA186060 | OGPM1806 | 38 | OE19P38UF |
| 2000 | 600 | 600 | AXVA206060 | AYVA206060 | OGPM2006 | 42 | OE19P42UF |
Ces dimensions sont les plus utilisées mais nous pouvons réaliser toutes les dimensions et toutes les configurations souhaitées
Vous n'avez pas trouvé votre dimension ?
Ce tableau de référence n'est qu'un résumé.
Toutes nos cellules sont modifiables
Contactez-nous en cliquant ci-dessous. Nous étudierons avec vous votre besoin.
Réponse sous 24H ouvré
CLIQUEZ ICILa Baie 19″ Inox de Marboré protège efficacement et durablement le matériel informatique implanté sur les sites de production.
Il est fréquent que les lignes de process nécessitent une installation de proximité des outils informatique.
dès lors que l’atmosphère est chargée en poussière et/ou en humidité, il est nécessaire de protéger les composants de ces contraintes.

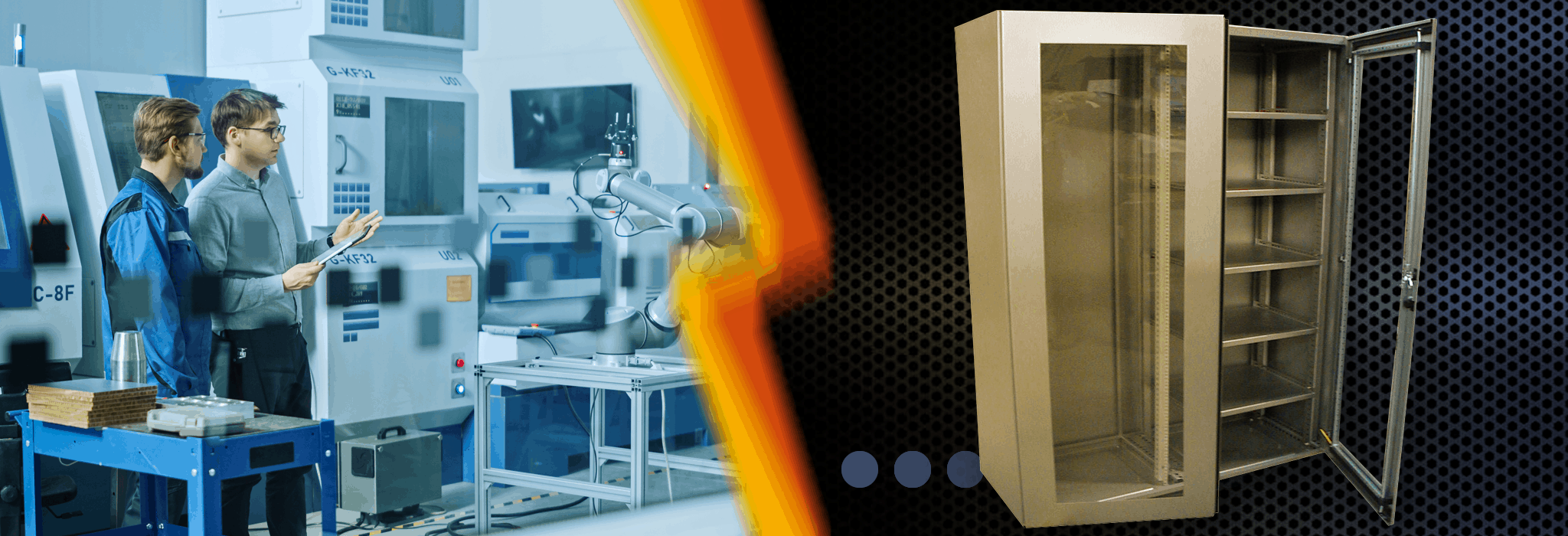

dans le cas de la photo ci-contre, vous avez une première cellule équipée d’un rack 19″ et une 2ème cellule équipée d’étagères réglables.
les 2 portes sont vitrées (Altuglass collé et bridé)
fréquemment implantés en agroalimentaire, pharmaceutique, vinicoles et toute autre industrie aux environnements sévères.
