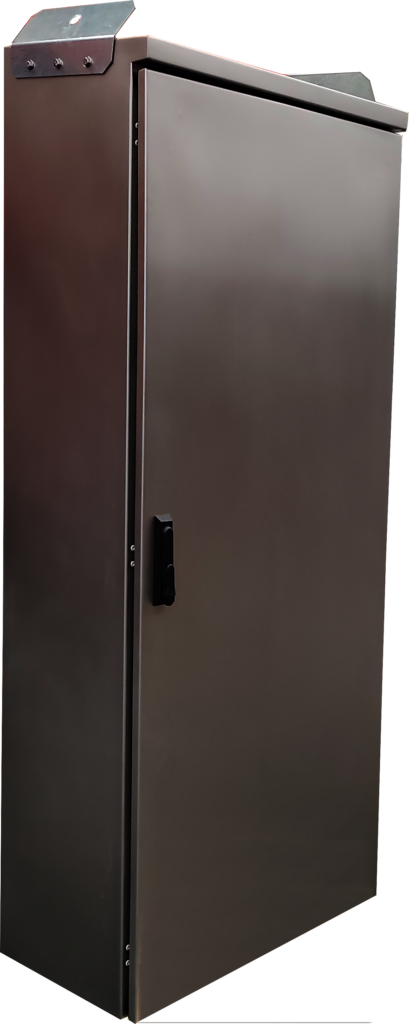

Armoire Inox toit incliné IP55

CARACTERISTIQUES DES ARMOIRES TOIT INCLINÉ

En standard ou en sur-mesure, Marboré répond à vos contraintes d'installation.

Caractéristiques techniques

Réalisé en Inox 304L ou 316L en qualité finition microbillée
IEC 60529 et IEC 62262 et 208.
IP66 - IK10 et IP55 en doubles portes (IP66 sur demande)
Monobloc jusqu'à 2.8 mètres de large et possibilité d'assemblage
Profil avant en forme de gouttière
Toit avec une inclinaison d'environ 12° (30° ou 45° sur demande)
Toit recouvrant le haut des portes
Charnières en Inox 316L et joint en EPDM extrudé
Fermeture 3 points par poignée polyamide clé 1242e (autres fermetures sur demande)
4 équerres de fixation du châssis
Plaque passe câbles pleine (joint mousse ou balais sur demande)
2 goujons sur corps et porte pour liaison équipotentielle
4 trous de fixation au sol et levage par équerres latérales démontables.

Vue 3D

Les dimensions standard des Armoires toit incliné

Hauteur hors tout	Hauteur utile	Largeur	Profondeur	Nombre de portes	Inox 304L	Inox 316L	Châssis plein galva	Plan PDF
1495	1400	600	300	1	AXPI146030	AYPI146030	OGPM1406
1495	1400	600	400	1	AXPI146040	AYPI146040	OGPM1406
1510	1400	600	500	1	AXPI146050	AYPI146050	OGPM1406
1530	1400	600	600	1	AXPI146060	AYPI146060	OGPM1406
1495	1400	800	400	1	AXPI148040	AYPI148040	OGPM1408
1510	1400	800	500	1	AXPI148050	AYPI148050	OGPM1408
1530	1400	800	600	1	AXPI148060	AYPI148060	OGPM1408
1550	1400	800	800	1	AXPI148080	AYPI148080	OGPM1408
1495	1400	1000	400	1	AXPI148010	AYPI148010	OGPM1410
1495	1400	1000	400	2	AXDI141040	AYDI141040	OGPM1410
1510	1400	1000	500	1	AXPI141050	AYDI101050	OGPM1410	2 portes sur demande
1530	1400	1000	600	1	AXPI141060	AYPI141060	OGPM1410	2 portes sur demande
1550	1400	1000	800	1	AXPI141080	AYPI141080	OGPM1410	2 portes sur demande
1495	1400	1200	400	2	AXDI141240	AYDI141240	OGPM1412
1510	1400	1200	500	2	AXDI141250	AYDI141250	OGPM1412
1530	1400	1200	600	2	AXDI141260	AYDI141260	OGPM1412
1550	1400	1200	800	2	AXDI141280	AYDI141280	OGPM1412
1695	1600	600	400	1	AXPI166040	AYPI166040	OGPM1606	PDF.AXPI166040
1710	1600	600	500	1	AXPI166050	AYPI166050	OGPM1606
1730	1600	600	600	1	AXPI166060	AYPI166060	OGPM1606
1750	1600	600	800	1	AXPI166080	AYPI166080	OGPM1606
1695	1600	800	400	1	AXPI168040	AYPI168040	OGPM1608
1710	1600	800	500	1	AXPI168050	AYPI168050	OGPM1608
1730	1600	800	600	1	AXPI168060	AYPI168060	OGPM1608
1750	1600	800	800	1	AXPI168080	AYPI168080	OGPM1608
1695	1600	1000	400	1	AXPI161040	AYPI161040	OGPM1610
1695	1600	1000	400	2	AXDI161040	AYDI161040	OGPM1610
1710	1600	1000	500	1	AXPI161050	AYPI161050	OGPM1610	2 portes sur demande
1730	1600	1000	600	1	AXPI161060	AYPI161060	OGPM1610	2 portes sur demande
1750	1600	1000	800	1	AXPI161080	AYPI161080	OGPM1610	2 portes sur demande
1695	1600	1200	400	2	AXDI161240	AYDI161240	OGPM1612
1710	1600	1200	500	2	AXDI161250	AYDI161250	OGPM1612
1730	1600	1200	600	2	AXDI161260	AYDI161260	OGPM1612
1750	1600	1200	800	2	AXDI161280	AYDI161280	OGPM1612
1695	1600	1600	400	2	AXDI161640	AYDI161640	OGPM1608x2 + OGPM1601
1710	1600	1600	500	2	AXDI161650	AYDI161650	OGPM1608x2 + OGPM1601
1730	1600	1600	600	2	AXDI161660	AYDI161660	OGPM1608x2 + OGPM1601
1750	1600	1600	800	2	AXDI161680	AYDI161680	OGPM1608x2 + OGPM1601
1895	1800	600	400	1	AXPI186040	AYPI186040	OGPM1806
1910	1800	600	500	1	AXPI186050	AYPI186040	OGPM1806
1930	1800	600	600	1	AXPI186060	AYPI186060	OGPM1806
1950	1800	600	800	1	AXPI186080	AYPI186080	OGPM1806
1895	1800	800	400	1	AXPI188040 En stock, voir la boutique	AYPI188040	OGPM1808	PDF.AXPI188040
1910	1800	800	500	1	AXPI188050	AYPI188050	OGPM1808
1930	1800	800	600	1	AXPI188060	AYPI188060	OGPM1808
1950	1800	800	800	1	AXPI188080	AYPI188080	OGPM1808
1995	1800	1000	400	1	AXPI181040	AYPI181040	OGPM1810	PDF.AXPI181040
1895	1800	1000	400	2	AXDI181040	AYDI181040	OGPM1810
1910	1800	1000	500	1	AXPI181050	AYPI181050	OGPM1810	2 portes sur demande
1930	1800	1000	600	1	AXPI181060	AYPI181060	OGPM1810	2 portes sur demande
1950	1800	1000	800	1	AXPI181080	AYPI181080	OGPM1810	2 portes sur demande
1895	1800	1200	400	2	AXDI181240 En stock, voir la boutique	AYDI181240	OGPM1812	PDF.AXDI181240
1910	1800	1200	500	2	AXDI181250	AYDI181250	OGPM1812
1930	1800	1200	600	2	AXDI181260	AYDI181260	OGPM1812
1950	1800	1200	800	2	AXDI181280	AYDI181280	OGPM1812
1895	1800	1600	400	2	AXDI181640 En stock, voir la boutique	AYDI181640	OGPM1808x2 + OGPM1801
1910	1800	1600	500	2	AXDI181650	AYDI181650	OGPM1808x2 + OGPM1801	PDF.AXDI181650
1930	1800	1600	600	2	AXDI181660	AYDI181660	OGPM1808x2 + OGPM1801
1950	1800	1600	800	2	AXDI181680	AYDI181680	OGPM1808x2 + OGPM1801
1895	1800	2400	400	3	AXDI182440	AYDI182440	OGPM1808x3 + OGPM1801x2
1910	1800	2400	500	3	AXDI182450	AYDI182450	OGPM1808x3 + OGPM1801x2
1930	1800	2400	600	3	AXDI182460	AYDI182460	OGPM1808x3 + OGPM1801x2
1950	1800	2400	800	3	AXDI182480	AYDI182480	OGPM1808x3 + OGPM1801x2
2095	2000	600	400	1	AXPI206040	AYDI206040	OGPM2006
2110	2000	600	500	1	AXPI206050	AYPI206050	OGPM2006
2130	2000	600	600	1	AXPI206060	AYPI206060	OGPM2006
2150	2000	600	800	1	AXPI206080	AYPI206080	OGPM2006
2095	2000	800	400	1	AXPI208040	AYPI208040	OGPM2008	PDF.AXPI208040
2110	2000	800	500	1	AXPI208050	AYPI208050	OGPM2008	PDF.AXPI208050
2130	2000	800	600	1	AXPI208060	AYPI208060	OGPM2008	PDF.AXPI208060
2150	2000	800	800	1	AXPI208080	AYPI208080	OGPM2008
2095	2000	1000	400	1	AXPI201040	AYPI201040	OGPM2010
2095	2000	1000	400	2	AXDI201040	AYDI201050	OGPM2010
2110	2000	1000	500	1 2 portes sur demande	AXPI201050	AYPI201050	OGPM2010	PDF.AXPI201050
2130	2000	1000	600	1 2 portes sur demande	AXPI201060	AYPI201060	OGPM2010
2150	2000	1000	800	1 2 portes sur demande	AXPI201080	AYPI201080	OGPM2010
2095	2000	1200	400	2	AXDI201240	AYDI201240	OGPM2012
2110	2000	1200	500	2	AXDI201250	AYDI201250	OGPM2012	PDF.AXDI201250
2130	2000	1200	600	2	AXDI201260	AYDI201260	OGPM2012
2150	2000	1200	800	2	AXDI201280	AYDI201280	OGPM2012
2095	2000	1600	400	2	AXDI201640	AYDI201640	OGPM2008x2 + OGPM2001
2110	2000	1600	500	2	AXDI201650	AYDI201650	OGPM2008x2 + OGPM2001
2130	2000	1600	600	2	AXDI201660	AYDI201660	OGPM2008x2 + OGPM2001
2150	2000	1600	800	2	AXDI201680	AYDI201680	OGPM2008x2 + OGPM2001
2095	2000	2400	400	3	AXDI202440	AYDI202440	OGPM2008x3 + OGPM2001x2
2110	2000	2400	500	3	AXDI202450	AYDI202450	OGPM2008x3 + OGPM2001x2
2130	2000	2400	600	3	AXDI202460	AYDI202460	OGPM2008x3 + OGPM2001x2
2150	2000	2400	800	3	AXDI202480	AYDI202480	OGPM2008x3 + OGPM2001x2

Plan de principe de nos Armoires toit incliné

Retrouvez tous les accessoires en cliquant ICI

Les armoires toit incliné sont particulièrement adaptées dans les environnements humides. La pente du toit évite la rétention d’eau.

Le corps monobloc évite que les impuretés stagnent sur la surface de l’armoire.

Particulièrement appréciées dans l’industrie agroalimentaire, pharmaceutique, vinicole et marine civile ou militaire.

Notez cependant que pour des installations extérieures, le rajout d’un auvent sur une armoire toit plat reste la solution la plus adaptée.

Ces armoires sont IP55 de base. Elles peuvent-être modifiées en IP66.

Si votre armoire doit se trouver dans une zone nettoyée au laveur haute pression, préférez notre gamme HD en IP69K.

Ces armoires ont l’agrément UL, et peuvent également être utilisé dans certaines zones ATEX.

Gagnez du temps:

Le délai moyen de réalisation est de 3 semaines. Nous vous proposons de réaliser vos découpes et perçages suivant vos plans. Nous pouvons également vous livrer (sous certaines conditions) la plaque de montage (ou appelée chez nous Châssis galva ou Inox)
